자동 포장 기계 식품 포장 기계 플로우 래핑 기계(초콜릿/사탕 바/비스킷/웨이퍼/마시멜로/쌀과자용)

자동화 기계 소개 먹이는 필로우 팩킹 머신

--J Y-L600

설비 설명 ：

완전 자동 베개형 포장 라인은 초콜릿, 웨이퍼, 퍼프, 누가 등 표면이 깨지기 쉬운 취성 제품 및 쉽게 손상되는 제품의 베개형 포장에 적합합니다. 비스킷, 파인 타워, 솜사탕 및 기타 사탕과 이들의 코팅 제품. 제품 성형 장비의 출력 포트부터 도킹 컨베이어, 분류, 마감, 포장까지 완전 자동화를 실현할 수 있으며, 다양한 방식을 통해 연계되는 성형 장비의 출력 요구에 맞게 맞춤 제작이 가능합니다.

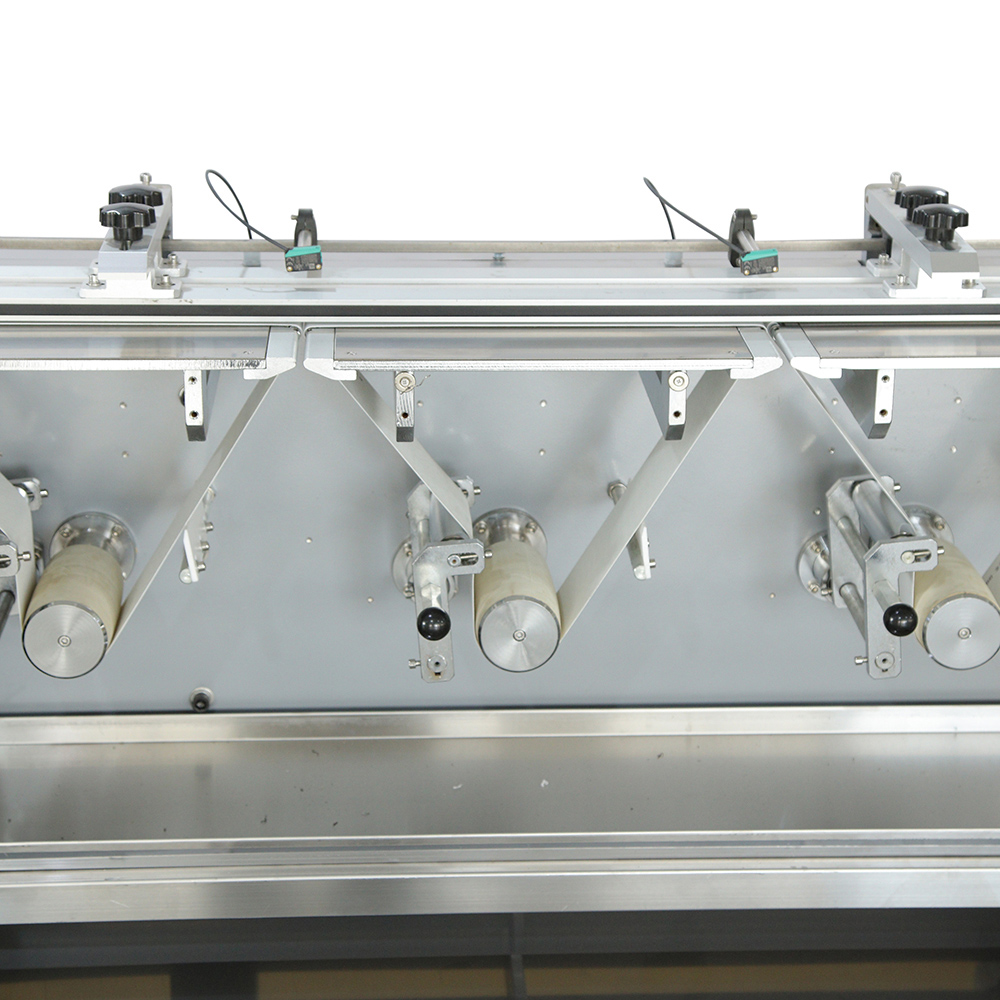

기계 사진：

주요 설비 사양

* 포장 속도: 50~500봉/분 (포장 속도는 제품 크기 및 포장 필름 소재에 따라 달라집니다)

* 완제품 봉지 크기: 15~200 × 15~60 × 5~30mm

* 전압: 380V; 50Hz, 3상(맞춤 제작 가능)

* 총 소비 전력: 7.3kW

* 순중량: 1700kg

성능 특징:

* 기계 프레임 소재: 스테인리스강 201

* 생산 라인에 직접 연결 가능하여, 제품 공급, 성형, 충진, 밀봉까지 완전 자동화가 가능합니다.

* 완전 자동화, 광전 센서 추적 시스템, 공백 패키지 없음.

* 다중 서보 모터 구성(9개의 서보 모터), 간단한 구조, 정비 용이.

* 자동 필름 롤 연결 기능: 포장 폐기물 감소 및 작업 효율 향상.

* 고속, 내구성 있는 구조.

* 스테인리스강 본체 프레임, 모든 벨트는 식품 등급 PU 소재.

(1) 이송 및 공급 구조:

1.1 자동 판 공급 포장 압력을 줄이기 위해 판 공급 방식을 채택하여, 자재를 부드럽게 물류 벨트로 이송하며, 자동 포장 검출 시스템을 장착하여 100% 빈 포장 없음.

1.2 체인 전달 방식 채택

1.3 제품 위치 조정: 터치 스크린을 사용하여 조정 제품 위치 。

（2）수직 밀봉 구조

2.1 종방향 밀봉 메커니즘: 장력 원리를 적용한 설계로, 고속 작동 중 각 포장이 균일하게 밀도 있게 형성되고 신뢰성 있는 밀봉이 이루어지도록 보장함.

2.2 전달 방식은 고정밀 기어 전달 및 저소음 동작을 채택함.

2.3 종방향 밀봉 가열 휠은 가열 기능을 갖추고 고온 내구성 베어링을 사용하여 고온 환경에서도 안정적으로 작동하며, 수명을 향상시킴.

2.4 종방향 밀봉 가열 장치: 우수한 가열 효과를 위해 가열 코일을 사용함.

（3）수평 밀봉 구조 ：

3.1 상하 밀봉 전달: 밀봉 정밀도를 보장하기 위해 고정밀 기어 전달 방식을 사용함.

3.2 수평 밀봉 가열 장치: 가열 튜브를 사용하여 가열함.

（4）필름 구조 ：

4.1 지지대 공급 메커니즘: A 롤과 B 롤로 구분되는 두 개의 지지대 공급 롤러를 설계함

4.2 자동 필름 교체 메커니즘: 기계 정지 없이 고속 운전 중 A 롤 필름을 B 롤 필름에 자동으로 연결 가능

감속하십시오.

4.3 포장 필름 길이 조정: 1. 자동 기준 설정 및 길이 조정 기능, 2. 포장 요구에 따라 수동으로 길이 설정 가능

길이를 설정하고 조정합니다.

（5）전달 구조 ：

5.1 수평 밀봉 나이프 좌표 전달 장치: 서보 전달 방식 채택, 고정밀 감속 구조 적용, 포장 필름 길이 자동 조정 기능 포함

5.2 필름 공급 전달 장치: 서보 전달 방식 채택

5.3 체인 공급 전달 장치: 서보 전달 방식 채택

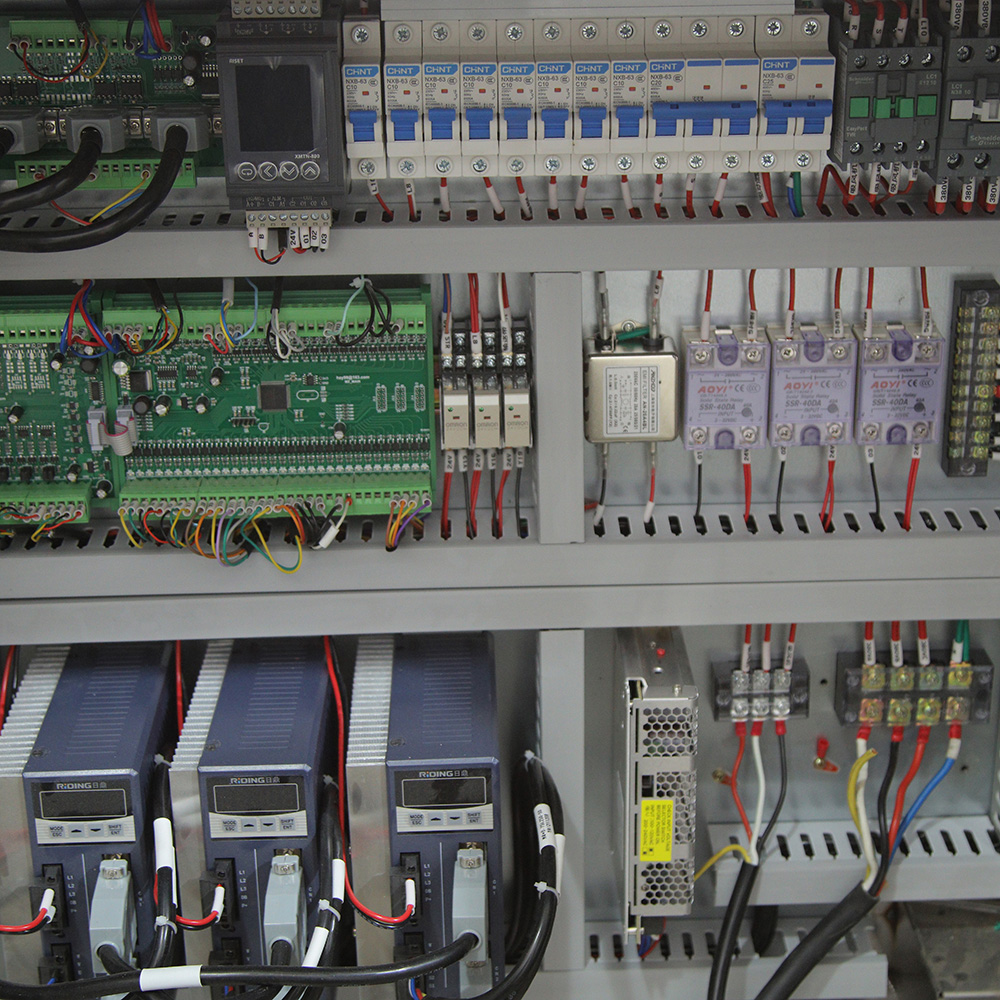

（6）제어 시스템:

전체 기계 제어 시스템: 9축 서보 제어 시스템 채택, 고효율 서보 모터, 터치스크린 디스플레이, 저에너지 소비
