Principais Características
1. Sistema completo de controle multi-eixo com servomotores
O JY-LS800 emprega uma arquitetura abrangente totalmente servocontrolada que regula, de forma independente, todas as funções mecânicas. O sistema inclui motores servo dedicados para: alimentação e corte do filme interno, alimentação e corte do filme externo, sincronização da alimentação do produto, formação e torção do envoltório interno, formação e torção do envoltório externo, bem como o sistema de inspeção e rejeição do produto. Cada eixo servo opera com precisão de posicionamento de ±0,2 mm e pode ser ajustado individualmente quanto à velocidade, aceleração e torque, a fim de otimizar o desempenho conforme as características específicas do produto. Ao contrário das máquinas de envolvimento com torção acionadas mecanicamente por came — nas quais o sincronismo do filme, a tensão de torção e o posicionamento do produto estão interligados por conexões físicas e devem ser ajustados mecanicamente a cada troca de produto — o JY-LS800 realiza todas as alterações de parâmetros por meio da IHM. Uma troca completa de produto entre diferentes tamanhos, formatos de doces e tipos de filme é concluída em 20 a 30 minutos, comparada às 2 a 4 horas exigidas pelas alternativas acionadas por came.
2. Sistema de Envoltório Duplo com Filme Interno e Externo

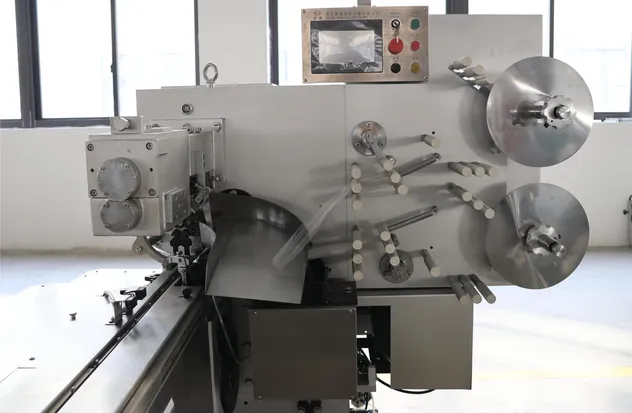

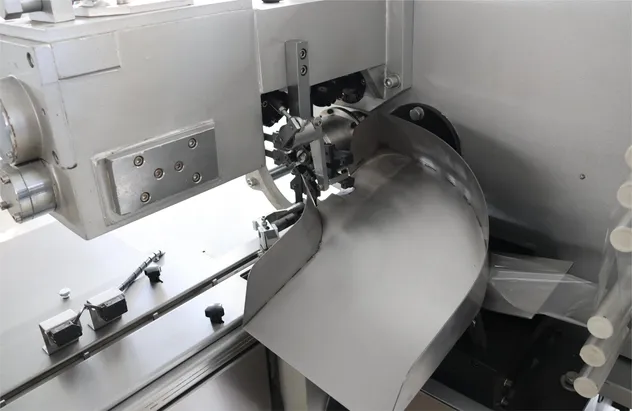

O sistema de envoltório duplo é o recurso mais tecnicamente sofisticado do JY-LS800. Dois caminhos independentes para o filme — um para o envoltório interno e outro para o envoltório externo — são atendidos por carros separados para rolos de filme, sistemas de controle de tensão e estações de corte. O envoltório interno é normalmente um papel vegetal fino (15–25 mícrons) ou um laminado de folha de alumínio aplicado diretamente à superfície do produto, proporcionando uma barreira segura para contato com alimentos. O envoltório externo é normalmente um filme impresso de BOPP ou metalizado, com espessura de 20–35 mícrons, que confere a apresentação da marca. Ambos os envoltórios são reunidos e torcidos simultaneamente nas extremidades do produto, com a torção interna encaixando-se dentro da torção externa para criar um acabamento limpo e profissional. A intensidade da torção — que determina tanto a aparência da embalagem quanto a eficácia da vedação — pode ser ajustada independentemente para cada camada de filme por meio da IHM, permitindo que os operadores equilibrem a apresentação visual com o custo dos materiais (torções mais apertadas consomem maior comprimento de filme por embalagem).
3. Sistema de Inspeção de Produtos e Rejeição Automática
O sistema integrado de inspeção de produtos opera à velocidade total de produção, avaliando cada produto antes de ele entrar na estação de embalagem. Sensores ópticos de alta resolução verificam a presença do produto, a conformidade dimensional em relação aos parâmetros da receita e defeitos superficiais, incluindo rachaduras, lascas e descoloração. Os produtos que não passam na inspeção são desviados por meio de uma comporta pneumática de alta velocidade antes de chegarem à estação de embalagem, garantindo que apenas produtos conformes sejam embalados. Além disso, o próprio processo de embalagem é monitorado: sensores verificam se as películas interna e externa estão presentes e corretamente posicionadas, se os atuadores de torção concluíram seu ciclo e se o produto embalado terminado saiu da máquina. Qualquer falha na embalagem — ausência de uma película, torção incompleta ou entupimento — é detectada dentro de um único ciclo da máquina, e a estação de embalagem afetada é automaticamente pausada, enquanto as demais continuam operando. Essa isolamento de falhas no nível da estação é um fator-chave para a taxa de embalagem de 100% da máquina sob condições normais.
4. Sistema de Alimentação e Distribuição de Alta Capacidade

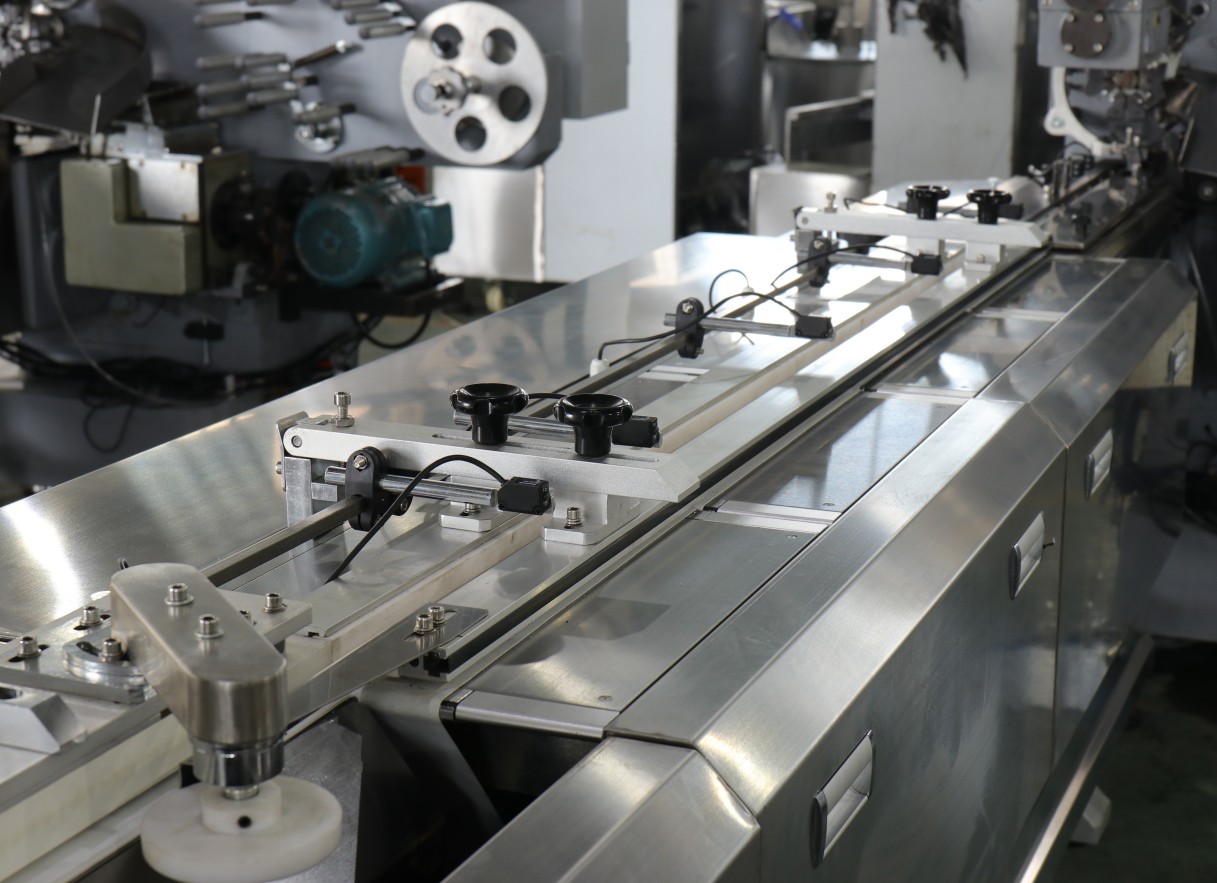

O tamanho da JY-LS800 — mais de 6,3 metros de comprimento — acomoda um sofisticado sistema de alimentação e distribuição de produtos. Os produtos são carregados em um funil de grande capacidade na extremidade de entrada da máquina e são individualmente separados e orientados por uma série de calhas vibratórias e alimentadores rotativos. O sistema de distribuição encaminha os produtos para múltiplas estações de embalagem dispostas em paralelo, aumentando a produtividade sem a necessidade de várias máquinas independentes. O sistema processa produtos com dimensões de 12 a 42 mm de comprimento, 15 a 30 mm de largura e 6 a 25 mm de altura — uma faixa que abrange os formatos mais comuns de doces, chocolates e nougats embalados individualmente. A taxa de alimentação em cada estação de embalagem é controlada independentemente por meio da IHM, permitindo que os operadores equilibrem a carga de produção entre as estações e compensem qualquer estação retirada de operação para manutenção ou recuperação de falhas.
5. Controle de Tensão e Aparência do Torcimento

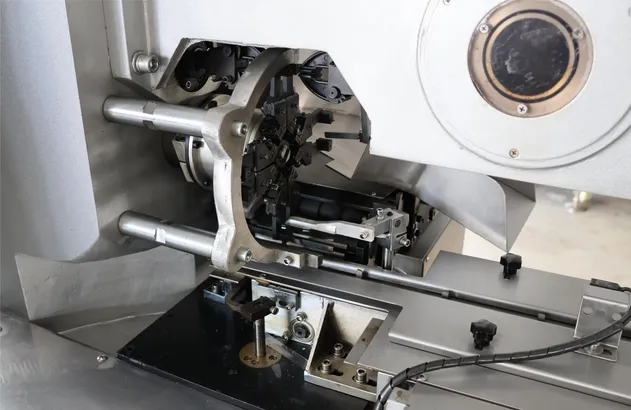

A qualidade de um envoltório com torção dupla — seu apelo visual e integridade funcional — depende criticamente da consistência da tensão de torção aplicada às duas extremidades do filme. Tensão insuficiente produz torções frouxas e desenroladas que não selam adequadamente o produto. Tensão excessiva rasga o filme ou cria uma aparência pouco atraente, excessivamente comprimida. Os atuadores de torção controlados por servo do JY-LS800 aplicam torque precisamente calibrado a cada torção, com os valores de tensão armazenados na receita do produto e mantidos de forma consistente ao longo de centenas de milhares de ciclos de envolvimento. Os atuadores de torção incorporam um laço de realimentação que monitora a resistência à torção em cada ciclo e ajusta o torque aplicado para compensar variações entre lotes de filme, alterações na umidade ambiente que afetam a maleabilidade do filme e o desgaste gradual dos dedos torcedores. Esse controle adaptativo é exclusivo da arquitetura servo do JY-LS800 e não pode ser replicado por sistemas mecânicos puros de torção.
6. Construção Industrial Robusta para Produção Contínua
Com 2.800 kg, o JY-LS800 foi projetado para atender às exigências da produção contínua de doces. O quadro principal é fabricado em aço inoxidável 304 de espessura reforçada, com uma base reforçada que reduz as vibrações ao longo dos 6,3 metros totais da máquina. Todos os componentes de acionamento — rolamentos, engrenagens, correias e atuadores — são dimensionados para uma vida útil superior a 20.000 horas de operação sob condições normais de carga. O sistema elétrico está instalado em invólucros com classificação IP54 e refrigeração por ar forçado para os acionamentos servo, que geram calor significativo durante operações prolongadas em alta velocidade. A máquina consome 8,5 kW na velocidade máxima de produção, com a energia distribuída entre múltiplos eixos servo, elementos aquecedores para manipulação de filmes com controle de temperatura (quando necessário) e sistemas auxiliares. Apesar de seu tamanho e potência, o JY-LS800 opera com nível de ruído de apenas 75 dBA na posição do operador, atendendo aos padrões ocupacionais de exposição ao ruído para operações contínuas em turnos.
