주요 특징
다중 부품 계수 및 그룹화 시스템
JY-ZB1200MP는 단일 포장 내에서 여러 개의 소형 제품을 처리할 수 있는 유연한 계수 및 그룹화 시스템을 기반으로 제작되었습니다. 제품은 먼저 진동 볼 또는 직선 피더로 공급되어 고르게 분산된 후, 레인 분리 장치를 통해 흐름이 병렬 채널로 나뉩니다. 각 레인에는 전자 계수 센서가 설치되어 제품을 계수한 후 동기화된 이송 벨트 위에 그룹 단위로 방출합니다. 그룹 크기는 HMI에서 설정할 수 있어, 기계 부품을 교체하지 않고도 2개, 3개, 4개 또는 사용자 정의 수량으로 신속하게 전환할 수 있습니다. 이러한 정확한 계수 기능은 소매업 규정 준수에 필수적이며, 부족 계수나 과잉 계수는 고객 불만이나 규제 문제를 초래할 수 있습니다. 또한 이 시스템에는 포장 공정에 진입하기 전에 불완전한 그룹을 제거하는 거부 기능이 포함되어 있습니다.
광고 카드 삽입 기능(구강청결제 및 프로모션용)
JY-ZB1200MP의 인기 기능 중 하나는 선택형 카드 삽입 모듈입니다. 이 모듈은 마찰 공급 방식 또는 흡입 피커 방식을 사용해 카드 더미에서 개별 카드를 분리하여 포장 전에 제품 그룹 위 또는 옆에 배치합니다. 카드 위치, 삽입 타이밍, 그리고 누락 카드 감지 기능은 모두 PLC로 제어되며 센서를 통해 모니터링됩니다. 이 기능은 각 팩에 수집용 카드가 포함된 껌 프로모션 및 일시적 타투, 스티커, 소형 프로모션 삽입물이 포함된 사탕 멀티팩 등에서 널리 활용됩니다. 카드 피더는 크기가 30 × 40 mm에서 최대 80 × 120 mm까지인 카드를 처리할 수 있으며, 카드 매거진 용량은 카드 두께에 따라 일반적으로 500장에서 1000장 사이입니다. 매거진의 카드 수량이 부족해지면 HMI에 경고 메시지가 표시되어 운영자가 생산을 중단하지 않고도 재충전할 수 있습니다.
소형 제품 최적화 성형 튜브
껌 조각, 미니 쿠키, 포장된 사탕과 같은 소형 제품은 막힘 및 위치 편차를 방지하기 위해 허용 오차가 작고 내부 표면이 매끄러운 성형 튜브가 필요합니다. JY-ZB1200MP는 소형 제품의 치수에 특화되어 최적화된 성형 튜브 및 컬러 세트를 사용하며, 낮은 높이의 성형 어깨가 필름을 제품 그룹 주위로 부드럽게 안내합니다. 튜브 지름과 컬러 폭은 클램프 해제 시스템을 통해 신속하게 변경할 수 있으며, 가장 일반적인 제품 규격에 맞춘 예비 성형 세트도 제공됩니다. 또한 필름 이동 경로는 저관성 롤러로 설계되어 고속에서 웹의 시작 및 정지 시 인장력 급증을 최소화합니다. 이러한 세부 사항 덕분에 이 기계는 경량 제품이라도 분당 800개의 안정적인 포장 속도를 달성할 수 있습니다.

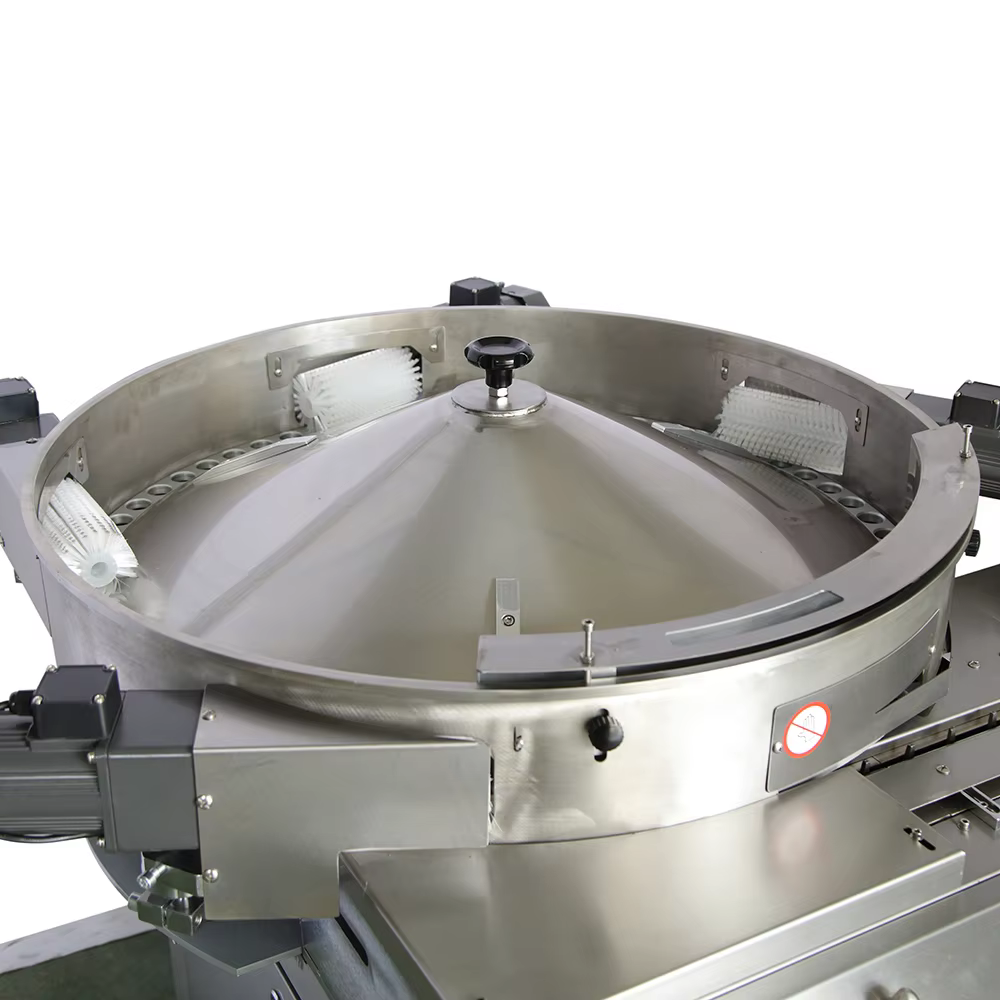

레인 분리기 구조의 진동식 공급기
JY-ZB1200MP의 공급 시스템은 진동식 피더로, 제어 가능한 진동과 조절 가능한 레인 분리판을 사용하여 정돈된 일렬 흐름의 제품 공급을 실현한다. 진동 주파수와 진폭은 HMI에서 조정할 수 있으며, 제품의 크기, 무게 및 표면 특성에 맞출 수 있다. 레인 분리판은 식품 등급 플라스틱 또는 스테인리스강으로 제작되어 다양한 제품 폭에 대응하기 위해 위치를 재조정할 수 있다. 이 피더 설계는 기계식 푸셔나 스타 휠보다 부드러워, 긍정적 기계식 취급으로 인해 손상될 수 있는 소형, 장식된 또는 취약한 제품에 적합하다. 또한 접촉 면이 매끄럽고 도구 없이도 접근이 용이하므로 청소가 간편하다.

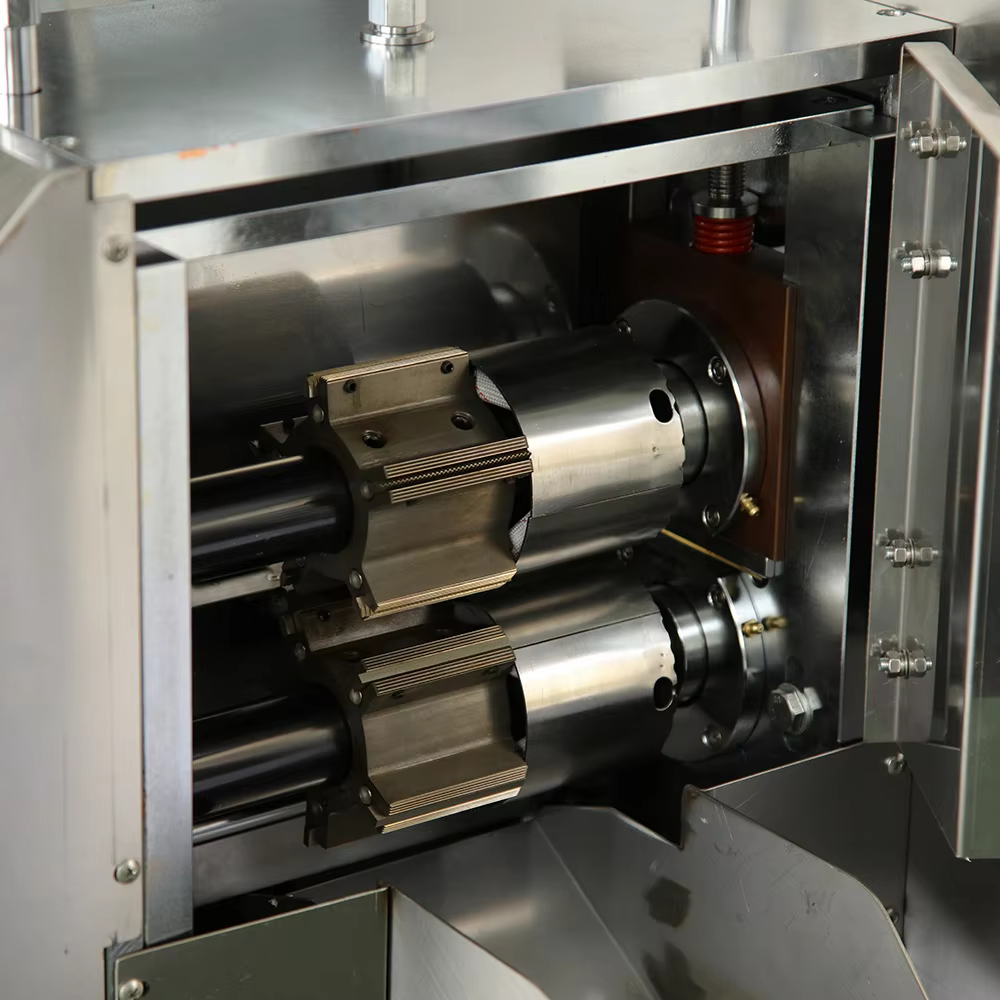

멀티 서보 모션 및 필름 제어
JY-ZB1200MP는 제품 공급, 필름 공급, 밀봉 조 jaws에 각각 독립된 서보 모터를 사용합니다. 각 서보 모터는 그룹화된 제품 및 카드 인서트의 요구 사항에 맞춘 동작 프로파일로 프로그래밍됩니다. 축 간 전자 기어링(electronic gearing)을 통해 포장 위치에 도달하는 제품 그룹과 정확한 길이의 필름이 항상 일치하도록 보장하며, 속도 변화나 제품 간격 변동에도 영향을 받지 않습니다. 필름 풀아웃(unwind) 역시 서보 제어 방식이며, 댄서 암(dancer arm)을 통해 생산 전체 과정에서 웹 장력이 일정하게 유지됩니다. 광전식 마크 센서(photoelectric eye mark sensor)가 자동 필름 정위(registration) 기능을 제공하여 절단 위치를 조정함으로써 인쇄된 디자인이 각 필로우 팩(pillow pack)의 중앙에 정확히 배치되도록 합니다. 이러한 서보 제어 기술은 이 기계의 속도, 정확성, 신뢰성의 근간을 이룹니다.
제조 레시피 저장 및 생산 모니터링
PLC는 그룹 수, 카드 삽입 타이밍, 필름 길이, 밀봉 온도, 서보 파라미터 설정을 포함한 최대 100개의 레시피를 저장할 수 있습니다. 이러한 레시피 저장 기능은 다양한 제품 수 또는 카드 디자인을 사용하는 빈번한 프로모션 캠페인을 운영하는 제조업체에게 특히 유용합니다. 생산 모니터링 기능에는 실시간 속도, 총 포장 수, 그룹 불량 수, 경보 로그 기록 등이 포함됩니다. 데이터는 USB를 통해 분석용으로 내보낼 수 있으며, 표준 RS485 또는 이더넷 인터페이스를 통해 공장 차원의 MES 시스템으로 전송할 수 있습니다. 이러한 기능을 통해 생산 관리자는 효율성을 추적하고, 추세를 식별하며, 계획 외 가동 중단 시간을 줄일 수 있습니다.
응용 분야
다중 조각 사탕 포장
JY-ZB1200MP는 포장된 사탕, 하드 캔디, 씹는 사탕 등 2개에서 5개까지의 사탕을 담는 베개형 포장에 널리 사용됩니다. 이 포장 방식은 자동판매기, 편의점, 파티용 대용량 소매용 봉지 등 부분 조절이 중요한 곳에서 일반적으로 채택됩니다.
작은 쿠키와 컬렉터 카드
작은 샌드위치 쿠키, 미니 비스킷, 쇼트브레드 조각을 프로모션 카드나 스티커와 함께 포장할 수 있습니다. 카드 삽입 모듈이 포장 전에 정확한 위치에 인서트를 배치하여 어린이 및 컬렉터에게 매력적인 진열용 소매 패키지를 완성합니다.
광고용 껌 및 버블껌 번들
광고용 껌 조각은 일반적으로 카드나 프로모션 인서트와 함께 다수 조각을 한 번에 포장합니다. JY-ZB1200MP의 소형 제품 성형 튜브와 정밀 계수 시스템은 이 용도에 이상적이며, 고속으로 컴팩트하고 밀봉이 잘 된 필로우 팩을 생산합니다.
프로모션용 과자 멀티팩
임시 문신, 소형 장난감, 브랜드 인서트 등을 사탕 멀티팩에 추가하여 계절별 프로모션을 지원할 수 있습니다. JY-ZB1200MP는 그룹화 스테이션에서 이러한 인서트를 수용하도록 구성할 수 있어, 제품과 프로모션 요소가 모두 포함된 단일 필로우 팩을 생성합니다.
